上海依格E.RPP-20B系列空气呼吸器详解

上海依格自给式正压式空气呼吸器定义：
使用者自携储存压缩空气的储气瓶，使用者任一呼吸循环过程面罩内压力大于环境压力的一种呼吸保护器具。

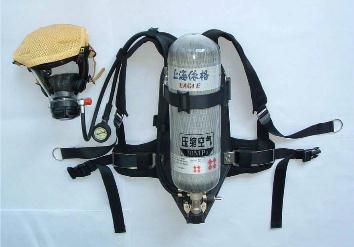

依格呼吸器结构组成：
包括5个部件：面罩总成、供气阀总成、气瓶总成和背托总成。

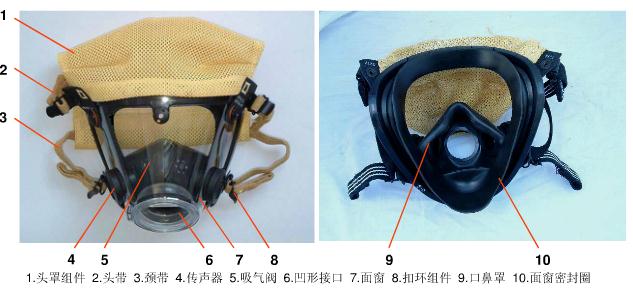

面罩总成：
用来罩住脸部，隔绝有毒有害气体进入人体呼吸系统的装置。
.为了保证能够与人体面部形成有效的密封，面罩总成有小号（绿色）、大号民（黑色）、特大号（暗红色）三种规格供用户选择。
.面窗密封圈由特殊橡胶材料制成，质地柔韧，密封可靠，佩戴舒适，不会引起皮肤过敏。
.面窗由高强度聚碳酸酯材料注塑而成，耐冲击；表面镀有耐磨层；透光率好，不失真。
.在面窗的两侧各有一个传声器组件，可为佩戴者提供双重传声，并可与声音放大器及有线、无线通讯系统连接。
.在面窗前部的凹形接口可与供气阀的凸形接口快速连接，并形成可靠密封。
.头罩组件采用薄网状结构，受力均匀，无局部压痛感，透气舒适，佩戴方便。
.面窗内的口鼻罩只罩住佩戴者的口和鼻，减小有害空间，提高空气的利用率。
.使用时，空气通过供气阀上的一排小孔喷到面窗内表面，冲刷面窗由于温差产生的雾气，再通过吸气阀被使用者及到口鼻罩中，呼出的气体，直接通过呼气阀排到大气中。

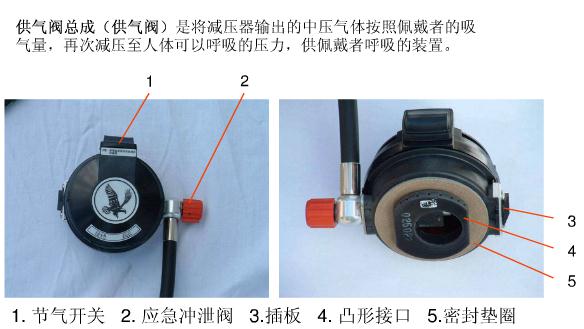

供气阀总成：
供气阀总成（供气阀）是将减压器输出的中气体按照佩戴者的吸气量，再次减压至人体可以呼吸的压力，供佩戴者呼吸的装置。
.供气阀总成直接安装于面罩上，并有一根胶管通过快速接头连接到减压器上的中压导气管上。
.供气阀的凸形接口配有环形垫圈，与面罩上供气阀接口双环线连接后，形成双重密封，密封可靠。
.供气阀的凸形接口上高有一排供气孔，使用时气体是由供气孔喷到面窗内表面，可迅速去除面窗内的积雾或薄霜。
.供气阀上用橡胶罩保护的是节气七关。当面罩从脸部取下时，用大拇指按住橡胶罩中间部位，完全按下后，会伴有“嗒”声，即可关闭供气阀，停止供气，避免浪费瓶内空气。而重新将面罩戴在脸上保持密封并吸气时，供气阀将自动开启，供给空气。
.供气阀上的红色旋钮是应急冲泄阀，它具有三个功能：
a)当供气阀意外发生故障时，通过手动旋钮，按应急冲泄阀上指示的方向转动二分之一圈，可以提供每分钟至少225L的恒定空气流量，允许空气直接流入面罩；
b)除应急供气外，还可以利用流出的空气直接冲刷面罩、供气阀内部的灰尘和脏污，避免吸入体内；
c)也可以在关闭瓶阀后，通过冲泄阀旋钮来排放系统管路中的剩余空气。

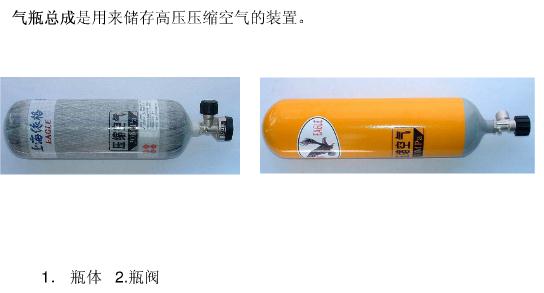

气瓶总成：
气瓶总成是用来存储高压压缩空气的装置。
20B型空呼所配置的气瓶有钢瓶和复合瓶两种，并有多种规格供用户选择。复合瓶是在铝合金内胆外用碳纤维和玻璃纤维等高强度纤维缠绕制成，其制造符合HSE-AL-FW2标准、EN12245或DOT-E10915（美国）标准。它与钢质气瓶相比具有重量轻、耐腐蚀、安全性好和使用寿命长等优点，能够使佩戴者在使用空呼实施灭火、救援过程中降低其体力消耗，从而提高战斗力。

.瓶阀有两种，一种为普通瓶阀，另一种为带压力显示瓶阀。
.瓶阀具有如下特点：
a)瓶阀手轮设计符合GA124/欧洲标准EN137的要求，具有防止意外碰撞而关闭的功能，也就是说空呼在使用过程中，不会由于意外原因导致瓶阀关闭，而中断气源供气，避免对使用人员造成伤害，增加了空呼的安全性。
b)带压力显示瓶阀不管瓶阀是否处于打开状态，压力表始终显示气瓶内气体的压力，方便使用人员查看瓶内空气的压力。
c)瓶阀上的安全螺塞下装有安全膜片，瓶内气体超压时安全膜片会自动爆破泄压，保护气瓶，避免气瓶爆裂，保护人员和周围环境不受伤害。安全膜片的爆破压力设定为气瓶最大工作压力的1.25-1.4倍。

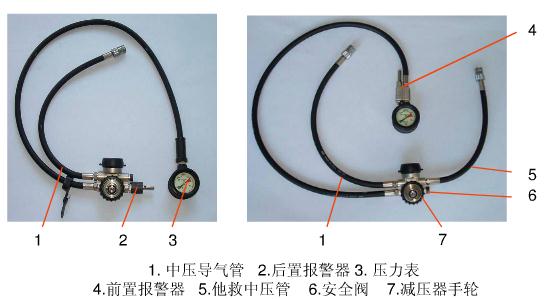

减压器总成：
减压器总成 是将气瓶内高压气体减压后，输出0.7MPa的中中压气体，经中压导气管至供气阀供人体呼吸的装置。
.压力表可方便地检查瓶内余压，并具有夜光显示功能，便于在光线不足的条件下观察。
.报警器有两种结构形式，一种直接安装在减压器上，称为后置报警器；另一种与压力表一同置于使用者的胸前，称为前置报警器。前置报警器，便于使用者清楚地听到报警声，尤其多人同时在抢险救援作业现场时，很容易辨别出是自己还是他人的空呼报警。
.当气瓶压力降到5.5±0.5MPa时报警器开始发出大于90分贝的声响报警，此时使用人员必须立刻撤离到一个不需要空呼保护的安全场所。报警器起鸣后将持续报警，直到气瓶压力小于1MPa为止。
.选用前置报警器的空气呼吸器，还可配置他救接着。他救接头安装在减压器的另一侧，并固定在右腰托的腰带上。其主要作用是：
1）您和您的同伴同时在抢险救援现场，而您同伴装备的气瓶内压缩空气已差不多用完，来不及撤离到不需要空呼的场所，此时，在确保您的空气呼吸器有足够空气的情况下，可向您的同伴供气救援。
2）如果得知某处有人员被困在某一有毒有害气体或缺氧环境中，生命垂危，此时，救援人员在佩戴具有他救接着功能空气呼吸器的同时携带依格公司的全面罩、供气阀（两者已连接好），把面罩直接戴在受困人员面部后，即可向受困人员供气救援。

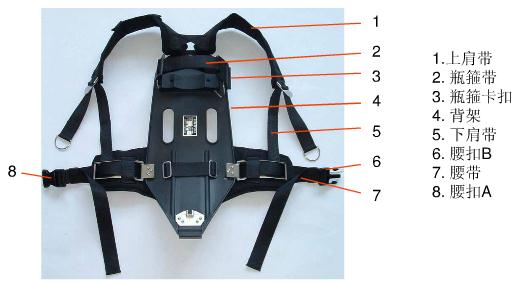

背托总成：
背托总成是用来支承安装气瓶总成和减压总成，并保持整套装具与人体良好佩戴的装置。
.背托总成上使用的织物材料分为阻燃和非阻燃型两种。
.上肩带、腰垫采用宽大厚实的海绵做内衬，使得空气呼吸器的重量可均匀地分散在肩部、腰部，不会造成局部压痛感，提高战斗力。

上海依格空气呼吸器使用环境：

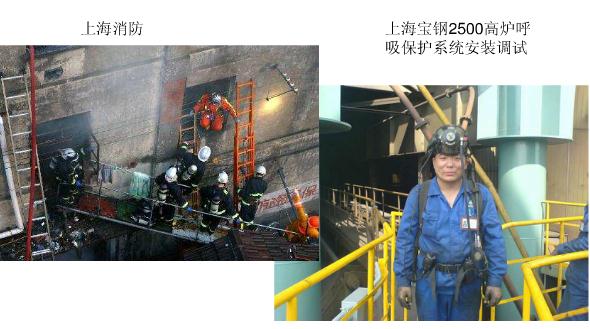

适用于消防、工厂、矿山、火灾现场、船舶及其它场所的工作人员为防止吸入对人体有害的毒气、蒸气、悬浮于空气中的有害污染物质或缺氧的气体环境。不适用于水下工作；使用温度为-30℃－60℃

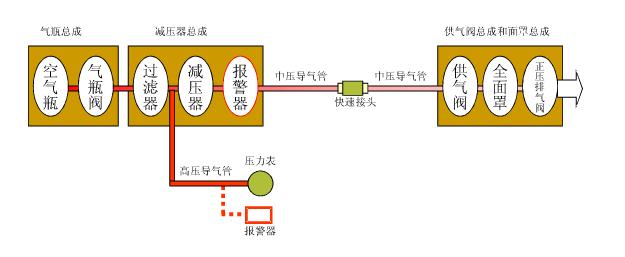

各部件工作原理（如图）：

.气瓶内灌装的30MPa的高压压缩空气，当打开气瓶阀时，气瓶内的高压空气经气瓶阀进入减压器总成，与些同时，高压空气进入压力显示装置显示出气瓶内空气的储存压力。高压空气经减压后输出0.7MPa的中压空气，经中压导气管、快速接头，进入安装在面罩上的供气阀。
.当使用者正确佩戴面罩保持密封深吸气时，供气阀自动开启，向面罩内输入再次减压的空气。此时的空气压力略高于环境压力。使用者呼气时，面罩内的压力升高，排气阀打开，呼出的气体排出面罩。
.与潜水呼吸器的区别,基本工作原理和结构是一致的，都属于隔离式呼吸装置。
区别a)面罩视窗结构不同。
b)报警方式不同。空气呼吸器采用余气声响报警，潜水呼吸器采用的是阻力报警，即储气瓶空气达到一个设定值时，吸气阻力会增大。
c)防护性能有差异。空气呼吸器主要是防止外界有毒气体 进入面罩内。
d）空气呼吸器有独立操作要求，重量轻，携带方便，潜水呼吸器通常需要其他人员协作，还有配重等。

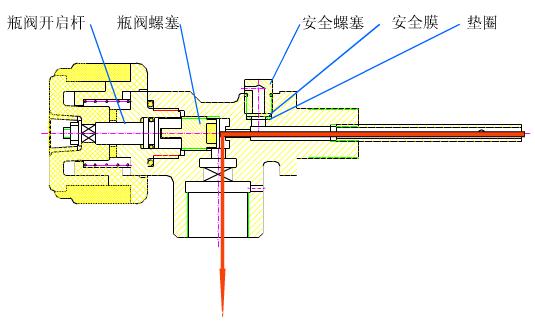

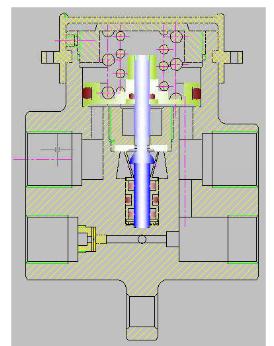

依格呼吸器工作原理-瓶阀




依格呼吸器工作原理-减压器

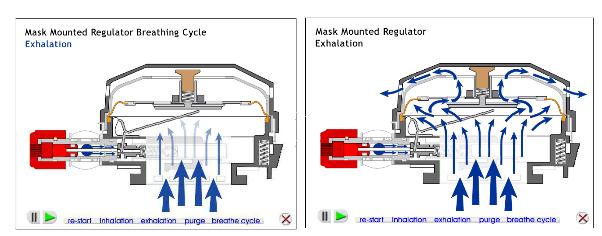

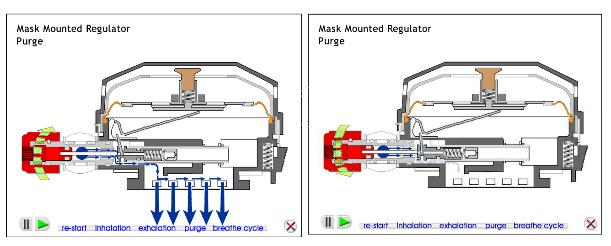

依格呼吸器工作原理-供气阀

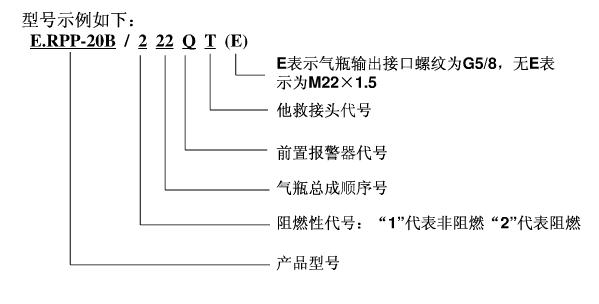

性能参数：-E.RPP-20B/222QT

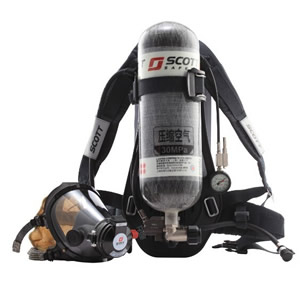

注： 依格推出的E.RPP-20D系列空气呼吸器，其升级产品【依格（SCOTT)3152E空气呼吸器】在E.RPP-20B的基础上进一步提升了其安全性和舒适性，其最大亮点是增加了气瓶低压时供气阀的振动/声响报警功能，因而更安全；全面推出新型AV-3000面罩，其特点是具有更大的视野、更舒适的密封边框。此外，气瓶总成、面罩总成和背托总成与E.RPP-20B系列通用，因而用户现有的20B可简单、方便地升级至20D（即依格（SCOTT)3152E空气呼吸器）可点击下图查看。
